ATV71HD37N4Z 施耐德變頻器維修

ATV71HD37N4Z 施耐德變頻器維修：
       客戶于2018年06月24日送修施耐德變頻器故障機一臺，型號為ATV71HD37N4Z(37kw)，該機用于楚雄某包裝印刷有限公司，為印刷機配套變頻器。

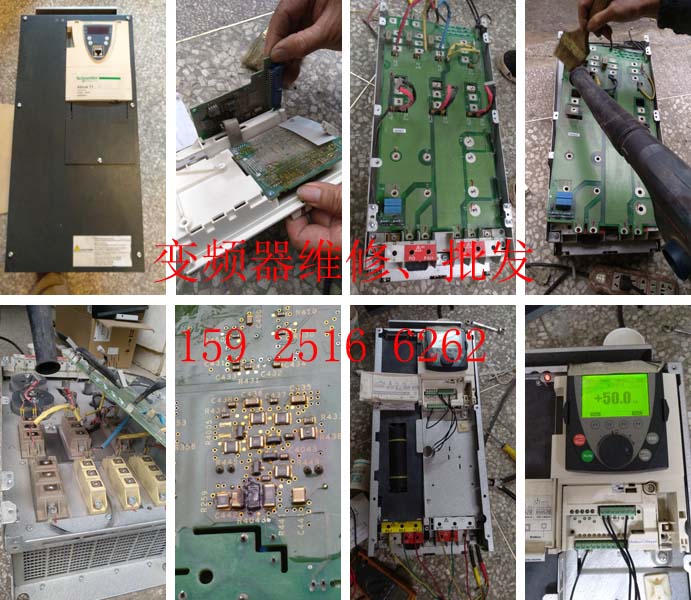

       變頻器外觀有少量積塵，無異味，用萬用表測量主回路無異常。給變頻器進線接入三相AC380V，變頻器上電正常，運行即報故障SCF4，該情況與客戶反應故障一致。將故障變頻器逐步拆開，發現內部有少量積塵，拆至電源驅動板時，發現V相驅動電路有明顯損壞，初步懷疑V相逆變模塊已損壞。繼續拆卸故障機，脫開PN母線電容板單后單獨測量整流可控硅及逆變模塊，W相逆變模塊也已損壞。至此，已檢查出所有故障點。
       對電路板進行維修，更換全新原裝逆變模塊，故障變頻器修復。
